Что такое драм-картридж в принтере

Когда принтер показывает Replace Drum Cart., речь идёт о барабанном блоке — драм-картридже. В нём находится фотобарабан, который участвует в формировании изображения и переносе тонера на бумагу. Разберём, чем этот блок отличается от тонер-картриджа, почему принтер просит его заменить и что проверить перед заменой.

Что такое драм-картридж

Драм-картридж (drum cartridge, drum unit, блок фотобарабана) — сменный узел лазерного или светодиодного принтера со светочувствительным цилиндром внутри. Этот цилиндр называют фотобарабаном. На его поверхности возникает изображение из электрических зарядов, к которому затем притягивается тонер. После этого порошок переносится на бумагу.

Слова «драм» и «фотобарабан» часто используют как синонимы, но технически фотобарабан — деталь, а драм-картридж — блок, в котором она установлена. Когда говорят «драм» применительно к современному лазерному принтеру, обычно имеют в виду этот барабанный узел.

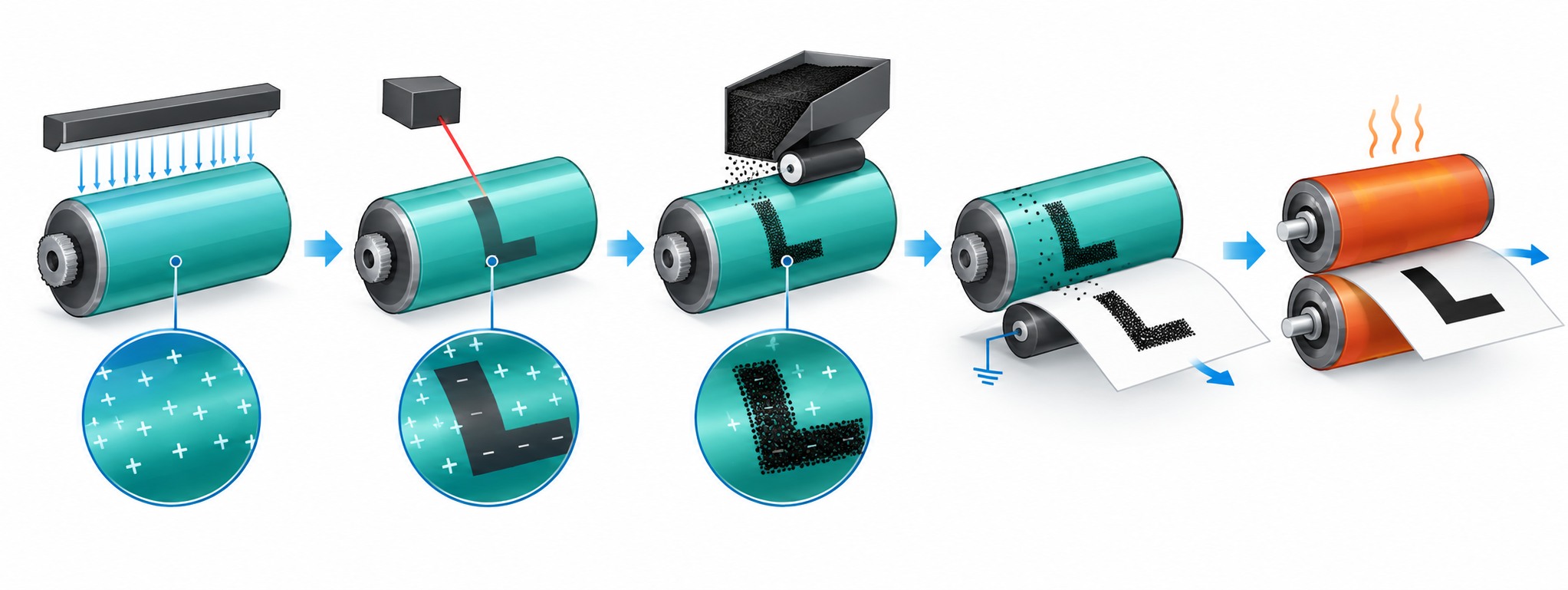

Как драм участвует в печати

1. Поверхность фотобарабана получает электрический заряд.
2. Лазер или светодиодная линейка меняет заряд на участках будущего изображения.
3. Тонер притягивается к нужным участкам барабана.
4. Изображение из тонера переносится с барабана на бумагу.
5. Печка (фьюзер) закрепляет порошок нагревом и давлением. Сам драм-картридж этого не делает.

После переноса барабан очищается и участвует в печати следующей страницы. Схема описывает общий принцип: конструкция отдельных моделей различается.

Подробнее устройство и последовательность этапов разобраны в статье как работает лазерный принтер.

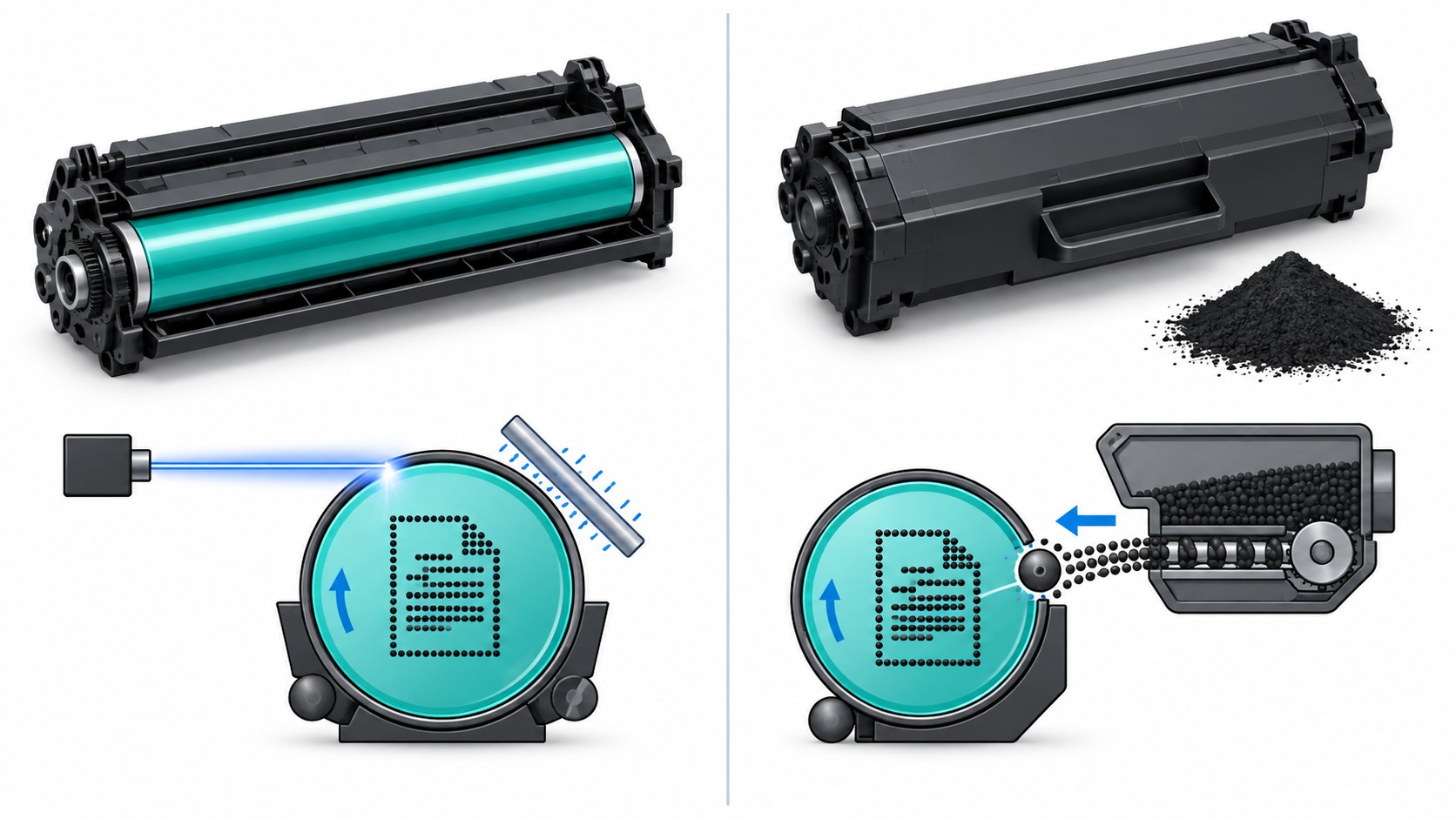

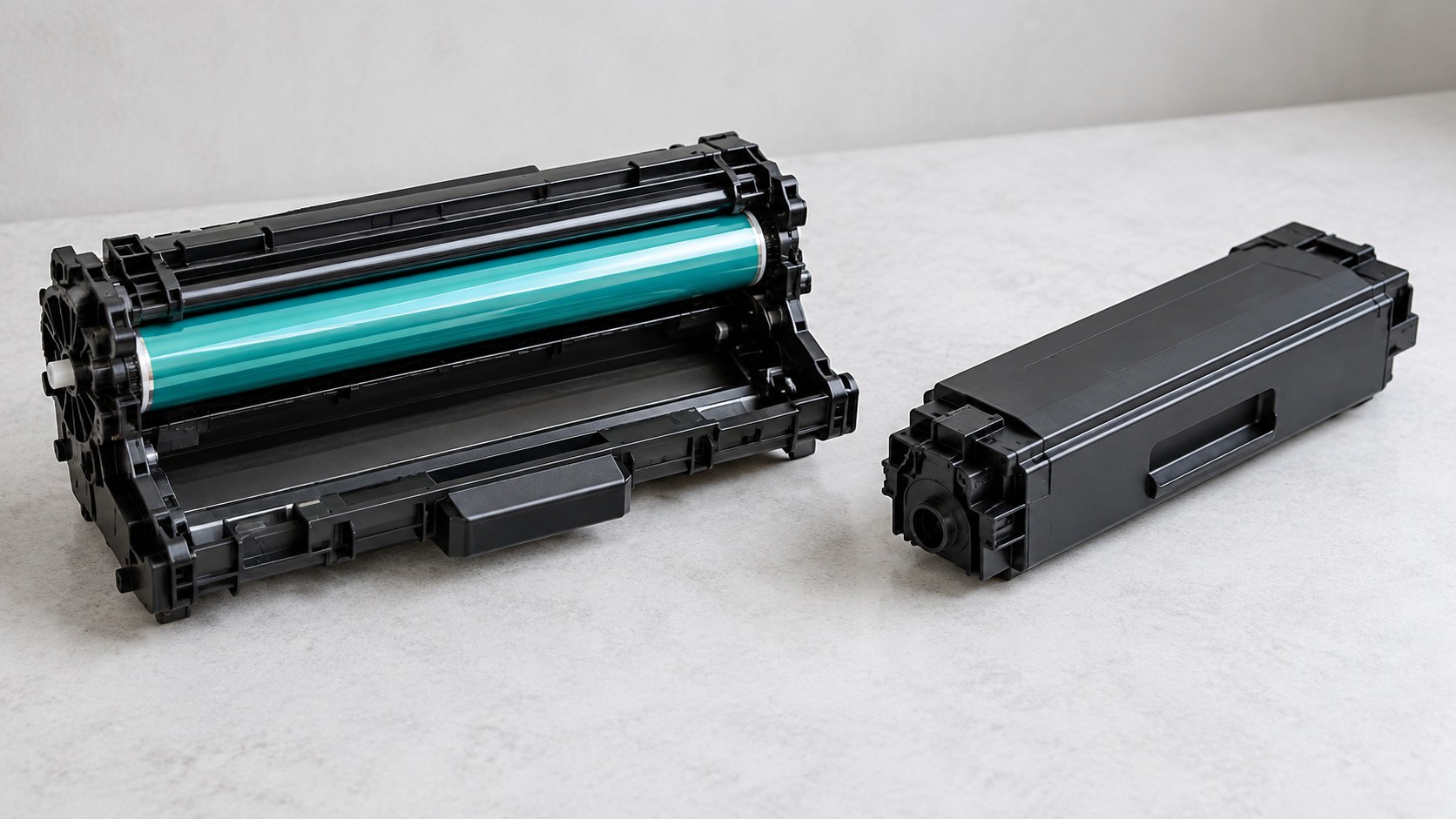

Драм-картридж и тонер-картридж: в чём разница

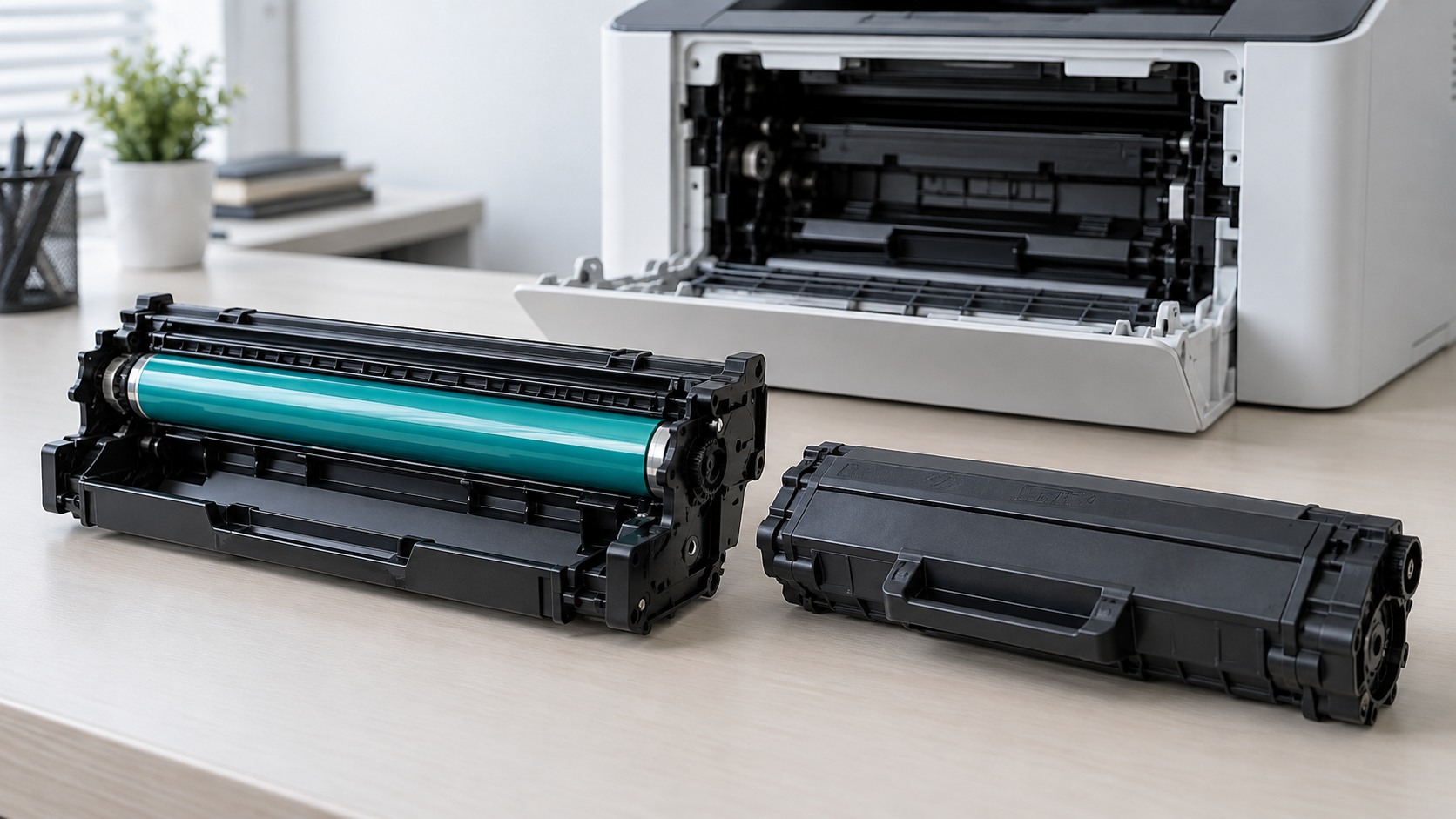

Тонер-картридж хранит красящий порошок и подаёт его в печатающий узел. Драм-картридж содержит фотобарабан, на котором формируется изображение. В принтерах с раздельными расходниками их меняют независимо: закончился тонер — меняют тонер-картридж; исчерпан ресурс барабана — драм-картридж.

У многих Brother тонер-картридж вставляется в драм-блок, после чего оба узла устанавливаются в принтер вместе. Поэтому при извлечении они могут выглядеть как одна деталь. У других моделей фотобарабан бывает частью общего картриджа либо отдельным блоком иной конструкции. Перед покупкой расходника нужно проверить точную модель принтера.

Если нужно разобраться и с другими расходниками, посмотрите материал о видах картриджей для принтера.

Что означает Replace Drum Cart. и Replace Drum

Replace Drum Cart. переводится как «Замените драм-картридж» или «Замените блок фотобарабана». Cart. — сокращение слова Cartridge; оно не означает тонер. Именно такая короткая надпись есть, например, в руководстве Xerox B205. У Brother встречается сообщение Replace Drum — «Замените фотобарабан». Replace Toner относится уже к тонер-картриджу.

Сообщение о барабане обычно связано с его расчётным ресурсом. Оно не доказывает, что тонер закончился, и не означает поломку печки. Ресурс и порядок замены зависят от модели. Если сообщение появилось сразу после установки нового блока, для некоторых Brother требуется сброс счётчика барабана по инструкции к конкретному устройству. Сбрасывать счётчик без фактической замены нельзя: принтер потеряет точный учёт оставшегося ресурса.

Запас тонера и срок службы барабанного блока учитывают отдельно. О том, как оценивают количество страниц для тонер-картриджа, читайте в материале ресурс работы лазерного картриджа. Этот показатель нельзя автоматически принимать за ресурс фотобарабана.

Когда проверять драм-картридж

Повод для проверки — сообщение о замене, а также повторяющиеся точки или пятна на листе, полосы, серый фон и ухудшение чёткости. Но похожие дефекты дают и тонер-картридж, бумага либо другие узлы. По одному признаку нельзя уверенно назначить замену.

Если на листе повторяются одинаковые пятна через равный промежуток, проверьте барабан по процедуре для своей модели. Например, Brother предлагает для ряда устройств распечатать лист проверки барабана. Если производитель разрешает очистку, следуйте его инструкции; не трогайте светочувствительную поверхность пальцами и не применяйте жидкость или острые предметы.

Как заменить блок без ошибки

1. Найдите модель принтера на корпусе и номер подходящего драм-картриджа в руководстве или каталоге производителя. Совпадения по одному бренду недостаточно. Общие правила выбора — в статье как правильно подобрать картридж к принтеру.
2. Откройте инструкцию именно для этой модели. Порядок извлечения, положение крышек и требование к питанию могут отличаться.
3. Держите новый блок за корпус или предусмотренные ручки. Не касайтесь поверхности фотобарабана и не оставляйте его под ярким светом.
4. Если тонер и драм раздельные, переставьте тонер-картридж в новый блок так, как показано в инструкции, затем установите сборку в принтер.
5. Если руководство требует сбросить счётчик после замены, выполните его модельную процедуру. Напечатайте пробную страницу.

Если принтер продолжает показывать ошибку после правильной установки и сброса, проверьте совместимость блока и обратитесь к инструкции по устранению неисправностей для своей модели.
