Принцип печати струйного принтера

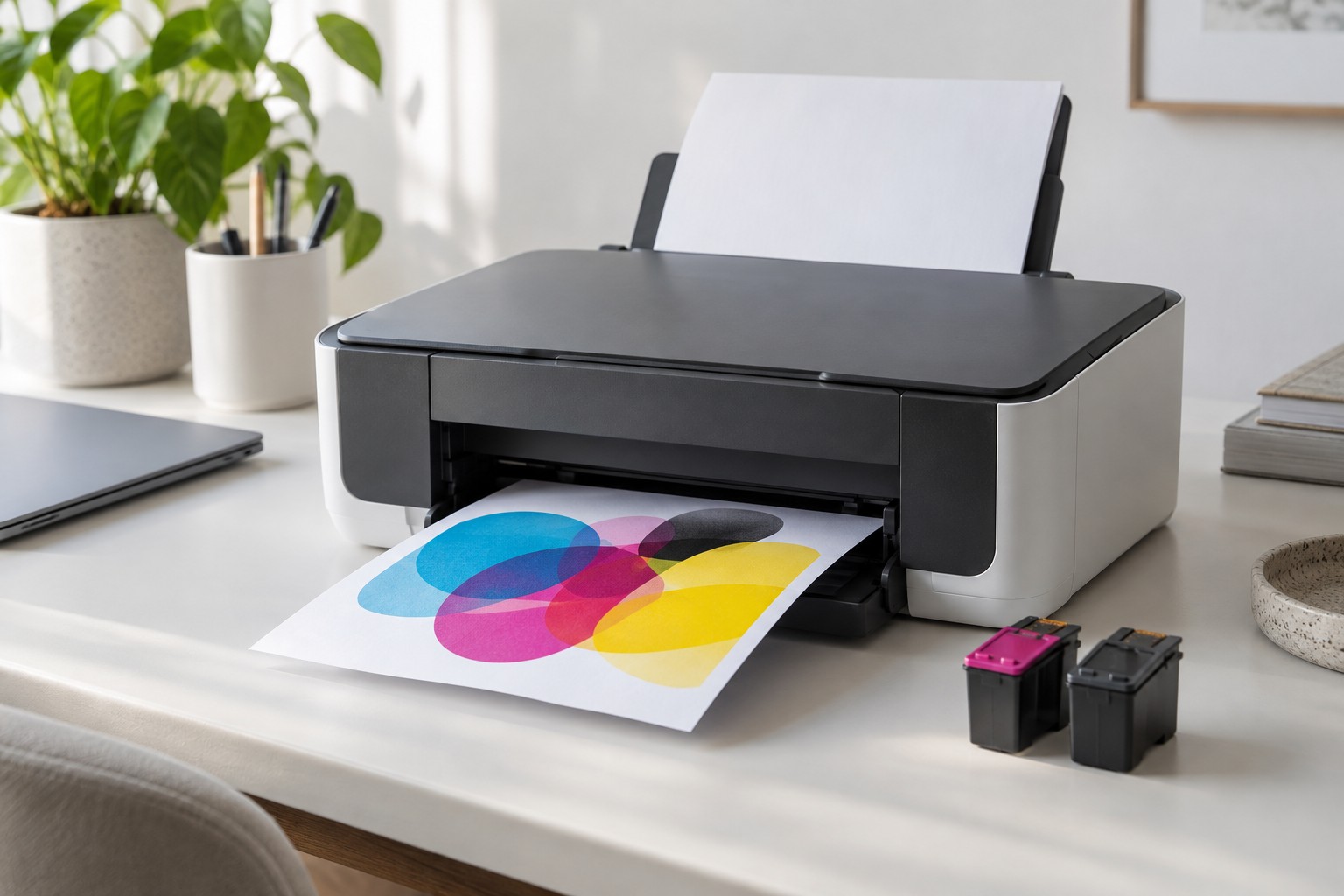

Струйный принтер печатает документ или фотографию, нанося на бумагу мельчайшие капли жидких чернил. Они выходят из печатающей головки через микроскопические отверстия — сопла — и ложатся в заданных местах. Так из точек складываются буквы, линии и изображения.
Чернила могут храниться в сменном картридже или заправляемой ёмкости. При этом печатающая головка в одних моделях встроена в картридж, а в других установлена отдельно. Разберём, как чернила попадают на бумагу, чем отличаются способы выброса капель и что находится внутри картриджа.
Как устроен струйный принтер
В обычном домашнем струйном принтере несколько узлов работают согласованно:
- Печатающая головка содержит камеры с чернилами и сопла. Электрические сигналы управляют выбросом капель.
- Картриджи или чернильные ёмкости обеспечивают запас чернил и подачу к головке. В одних моделях они установлены прямо на каретке, в других чернила поступают по трубкам из неподвижных резервуаров.
- Каретка и её привод перемещают головку поперёк листа. Такая конструкция распространена в домашних моделях; существуют и принтеры с неподвижной головкой на ширину печати.
- Ролики подачи бумаги захватывают лист и продвигают его через зону печати.
- Электроника управления обрабатывает задание и согласует движение механизмов с работой сопел.
- Узел обслуживания закрывает сопла во время простоя и участвует в очистке головки. Отработанные при обслуживании чернила попадают в предусмотренный для них поглотитель или контейнер.
Если устройство дополнительно сканирует и копирует документы, это МФУ. Наличие сканера не меняет сам принцип нанесения чернил. Различия между основными технологиями разобраны в статье лазерный или струйный принтер: преимущества и недостатки.

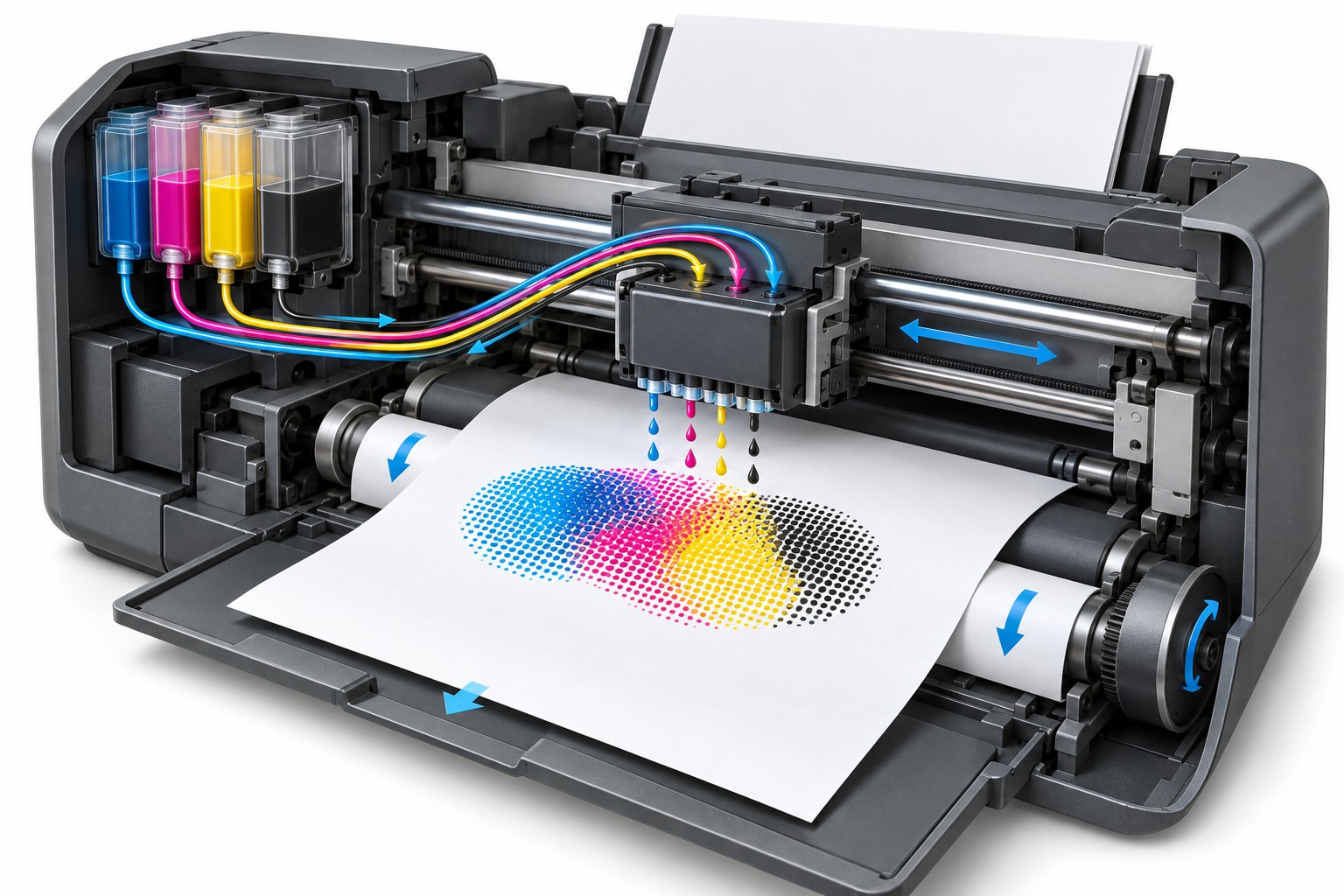

Как чернильные капли превращаются в изображение
Для домашнего принтера с подвижной головкой процесс можно представить так:
- Подготовка задания. Изображение преобразуется в данные о точках, которые нужно напечатать. Настройки бумаги и качества влияют на дальнейшую работу устройства.
- Подача чернил. Чернила из картриджа или ёмкости поступают в маленькие камеры печатающей головки.
- Выброс капель. По электрическому сигналу в камере возникает давление. Оно выталкивает каплю через сопло; затем камера снова заполняется чернилами.
- Печать участка листа. Головка проходит над бумагой, а сопла срабатывают в нужные моменты. Ролики продвигают лист для следующего участка.
- Формирование отпечатка. На бумаге остаются точки заданных цветов. У обычных домашних моделей с водными чернилами жидкость впитывается в бумагу или её покрытие, а часть влаги испаряется.
В типичной цветной системе используются голубые, пурпурные, жёлтые и чёрные чернила — CMYK. Разные сочетания точек и их плотность позволяют передавать оттенки. В фотопринтерах могут быть дополнительные цвета. Точки нанесения чернил не обязаны совпадать один к одному с пикселями исходной фотографии.

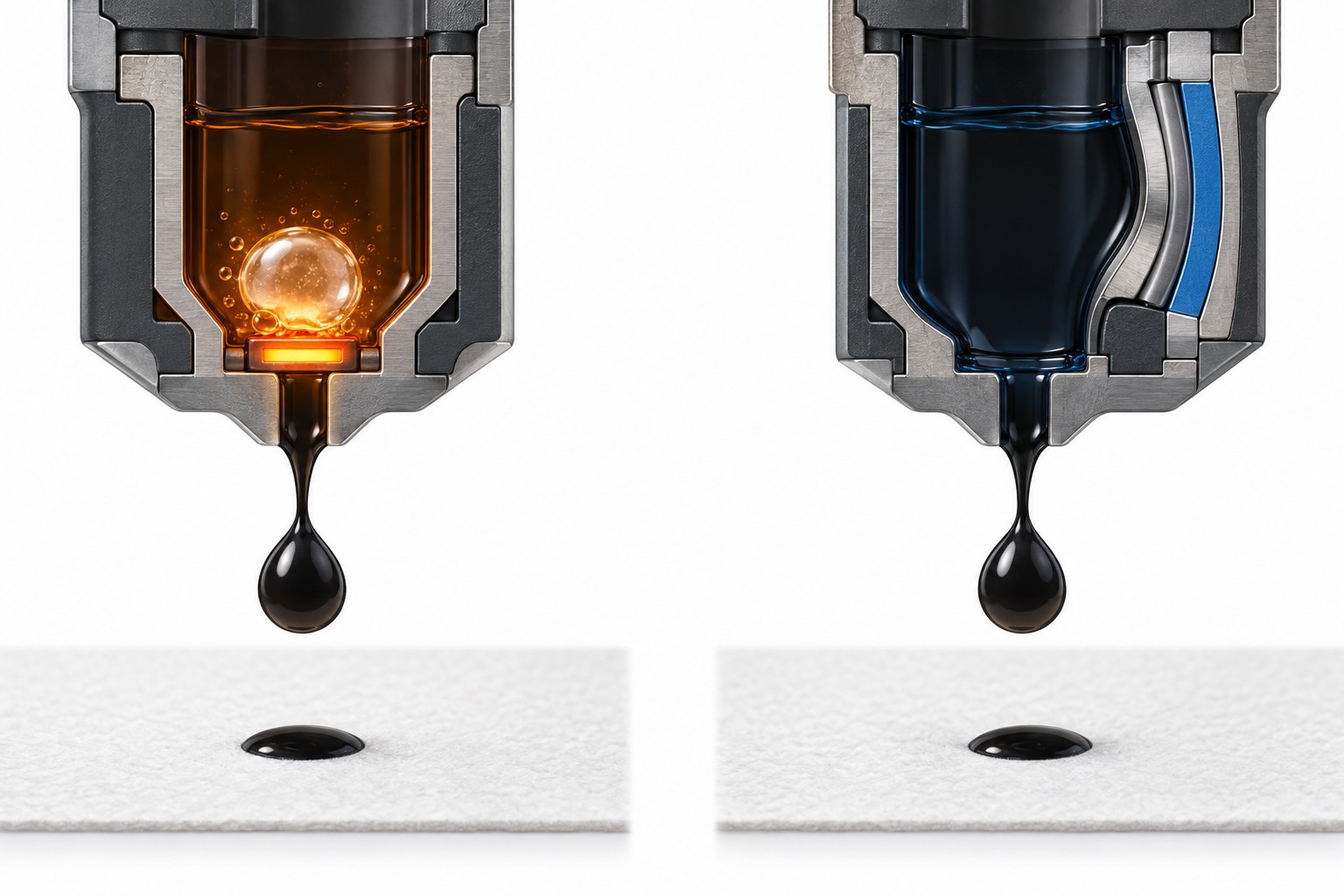

Термоструйная печать и пьезопечать: в чём разница
Оба способа относятся к струйной печати. Различается механизм, который создаёт давление в камере и выбрасывает каплю.
Термоструйный способ
Небольшой нагреватель получает короткий электрический импульс. Рядом с ним в чернилах образуется пузырёк пара. При расширении пузырёк вытесняет каплю через сопло. После импульса пузырёк исчезает, и камера заполняется следующей порцией чернил.
Это локальный процесс внутри головки: весь картридж с чернилами не кипятится. В домашних струйных принтерах Canon используется термоструйная технология, в том числе в головках FINE.
Пьезоэлектрический способ
Пьезопечать использует элемент, который меняет форму под действием напряжения. Его деформация изменяет объём чернильной камеры и создаёт давление, выталкивающее каплю. Для такого выброса не требуется образование пузырька за счёт нагрева.
На этом принципе работают головки Epson Micro Piezo и PrecisionCore. Слово «пьезо» описывает способ выброса капли, а не вид чернил или отдельную от струйной технологию.
| Параметр | Термоструйная печать | Пьезоэлектрическая печать |
|---|---|---|
| Что создаёт давление | Пузырёк, образовавшийся при нагреве | Деформация пьезоэлемента |
| Нагрев при выбросе капли | Нужен короткий импульс нагревателя | Для создания капли нагрев не требуется |
| Пример технологии | Canon FINE | Epson Micro Piezo, PrecisionCore |
Способ выброса капли сам по себе не определяет, где установлен запас чернил и входит ли головка в картридж. Эти особенности нужно проверять отдельно для конкретной модели.
Что находится внутри струйного картриджа
В струйном картридже находятся жидкие чернила с растворённым красителем или взвешенными частицами пигмента. Их состав и свойства рассчитаны на определённую головку и систему подачи. Поэтому подбирать чернила только по совпадению цвета недостаточно.
Типичная конструкция включает:
- Корпус и резервуар. Они удерживают чернила; в многоцветном картридже цвета разделены, чтобы не смешиваться до печати.
- Элементы удержания и подачи чернил. Во многих картриджах используется пористый материал, похожий на губку. Он удерживает жидкость и помогает дозировать её подачу. Но наличие губки и устройство резервуара зависят от модели.
- Каналы, выходное отверстие и уплотнения. По ним чернила поступают к головке. В конструкции также могут быть предусмотрены воздушные каналы для работы системы подачи.
- Печатающая головка — если она встроена. В таком картридже находятся не только чернила, но и камеры, сопла и механизм выброса капель.
- Электрические контакты и электронные элементы — в зависимости от конструкции. Они обеспечивают связь с принтером, управление встроенной головкой или распознавание расходника.
Тонер, фотобарабан и детали лазерного картриджа к этой схеме не относятся. Сравнение расходников разных технологий есть в материале о видах картриджей для принтера.
Устройство картриджа струйного принтера Canon

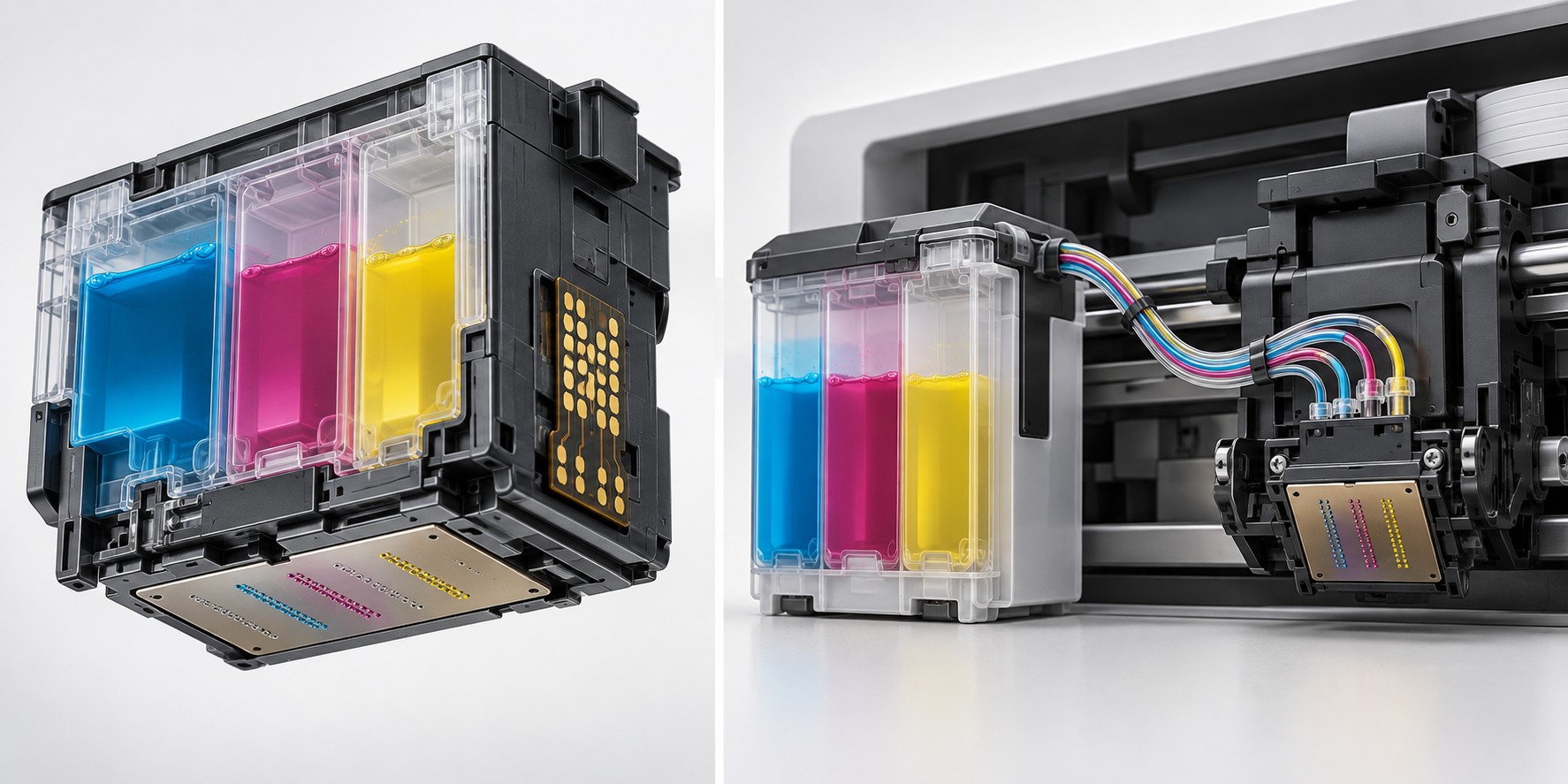

У Canon встречаются разные конструкции. Для понимания устройства нужно сначала выяснить, объединены ли чернильная ёмкость и головка.
Картридж FINE со встроенной головкой
В таком сменном блоке запас чернил и печатающая головка составляют одно изделие. Например, PG-545 — чёрный картридж, а CL-546 содержит голубые, пурпурные и жёлтые чернила. При замене блока меняются и резервуар, и встроенная головка.
В цветном картридже чернила каждого цвета имеют свой путь к соплам. Они не смешиваются в общий резервуар. Такая конструкция не означает, что картридж подойдёт к любому Canon: PG-545 и CL-546 совместимы только с определёнными моделями.
Отдельная чернильница и головка в принтере
В других устройствах Canon, например PIXMA TS6300 series, головка установлена отдельно, а при обычной замене расходника меняют чернильницу. Запас чернил обновляется, но сопла остаются прежними.
Разница важна при диагностике: новый картридж со встроенной головкой заменяет также узел выброса капель. Если же головка отдельная и её сопла засорены, установка новой чернильницы сама по себе не устранит засор.
| Вопрос | Головка в картридже | Головка отдельно |
|---|---|---|
| Что меняется вместе с чернилами | Резервуар и встроенная головка | Чернильница; головка остаётся |
| Где находятся сопла | В сменном картридже | В отдельной головке принтера |
| Что означает замена при засоре сопел | Заменяется и головка этого картриджа | Засорённую головку нужно обслуживать отдельно |
Перед покупкой проверьте точную модель принтера и номер расходника в руководстве. Порядок проверки совместимости разобран в статье как правильно подобрать картридж к принтеру.
Как устройство принтера влияет на качество печати
Полосы и пропуски появляются, когда часть капель не попадает на бумагу так, как предусмотрено заданием. Причиной могут быть низкий уровень чернил, засорение сопел или нарушение подачи. Смещение линий также бывает связано с необходимостью выравнивания головки. По одному дефекту нельзя уверенно определить неисправный узел.
Начните с проверки уровня чернил и штатного теста сопел. Если руководство предусматривает очистку или выравнивание, выполняйте процедуру для своей модели. Способы обслуживания разобраны в статье как почистить печатающую головку.
Для хранения запасных картриджей сохраняйте заводскую упаковку и соблюдайте условия производителя. После установки не касайтесь сопел и электрических контактов. Подробнее о хранении — в материале как правильно хранить картриджи: срок годности, условия и упаковка.
Частые вопросы
Как называется принтер с чернильными картриджами?
Если жидкие чернила наносятся на бумагу каплями через сопла, это струйный принтер. Вместо сменных картриджей в нём могут использоваться заправляемые ёмкости; принцип нанесения изображения остаётся струйным.
Пьезопечать и струйная печать — одно и то же?
Пьезопечать — один из способов струйной печати. Каплю выталкивает давление, которое создаёт деформация пьезоэлемента. Другой распространённый способ — термоструйный, с образованием пузырька при нагреве.
Есть ли печатающая головка в каждом картридже Canon?
Нет. В сменных картриджах FINE головка объединена с чернильной ёмкостью. У моделей с отдельными чернильницами головка установлена в принтере и не меняется при обычной замене запаса чернил.
Почему после замены чернильницы могут остаться полосы?
Если головка отдельная, её сопла остаются прежними. Новый запас чернил не устраняет засор головки. Полосы также могут быть связаны с подачей чернил или выравниванием, поэтому сначала проверьте тест сопел и рекомендации для своей модели.
